Kann die IPX9K-Wassersprühkammer Produkte mit komplexen Formen testen?

IPX9K-Wassersprühtestkammern sind entscheidende Werkzeuge zur Beurteilung der Wasserbeständigkeit von Produkten unter Hochdruck- und Hochtemperatur-Wasserstrahlen. Dieser Test simuliert raue Umgebungen, denen Produkte in realen Szenarien ausgesetzt sein können, beispielsweise in Industrieumgebungen oder bei Außenanwendungen. Eine häufig gestellte Frage ist, ob diese Kammern Produkte mit komplexen Formen effektiv testen können. Als Anbieter von IPX9K-Wassersprühtestkammern werde ich dieser Frage in diesem Blogbeitrag ausführlich nachgehen.

Den IPX9K-Standard verstehen

Der IPX9K-Standard ist Teil des Ingress Protection (IP)-Codes, der den Schutzgrad eines Gehäuses gegen das Eindringen von Wasser und festen Gegenständen klassifiziert. Das „9K“ in IPX9K bezieht sich speziell auf einen Hochdruck- und Hochtemperatur-Wasserstrahltest. Nach dieser Norm versprüht ein Prüfgerät Wasser mit einem Druck von 80 – 100 bar aus einer Entfernung von 100 – 150 mm bei einer Temperatur zwischen 80°C – 95°C. Das Wasser wird aus vier verschiedenen Winkeln gesprüht, um eine umfassende Belichtung zu gewährleisten.

Herausforderungen durch komplex geformte Produkte

Produkte mit komplexen Formen, beispielsweise mit unregelmäßigen Oberflächen, tiefen Rillen oder mehreren Vorsprüngen, stellen beim IPX9K-Wassersprühtest besondere Herausforderungen dar.

Ein großes Problem ist die ungleichmäßige Verteilung des Wasserdrucks. Die Hochdruckwasserstrahlen erreichen möglicherweise nicht alle Bereiche eines komplex geformten Produkts gleichmäßig. Bei einem Produkt mit tiefen Rillen kann es beispielsweise sein, dass das Wasser nicht vollständig in die Rillen eindringt, was zu ungenauen Testergebnissen führt. Wenn bei dem Test nicht alle Teile des Produkts dem erforderlichen Wasserdruck und der erforderlichen Temperatur ausgesetzt werden, besteht das Produkt den Test möglicherweise, auch wenn es unter realen Bedingungen möglicherweise nicht vollständig geschützt ist.

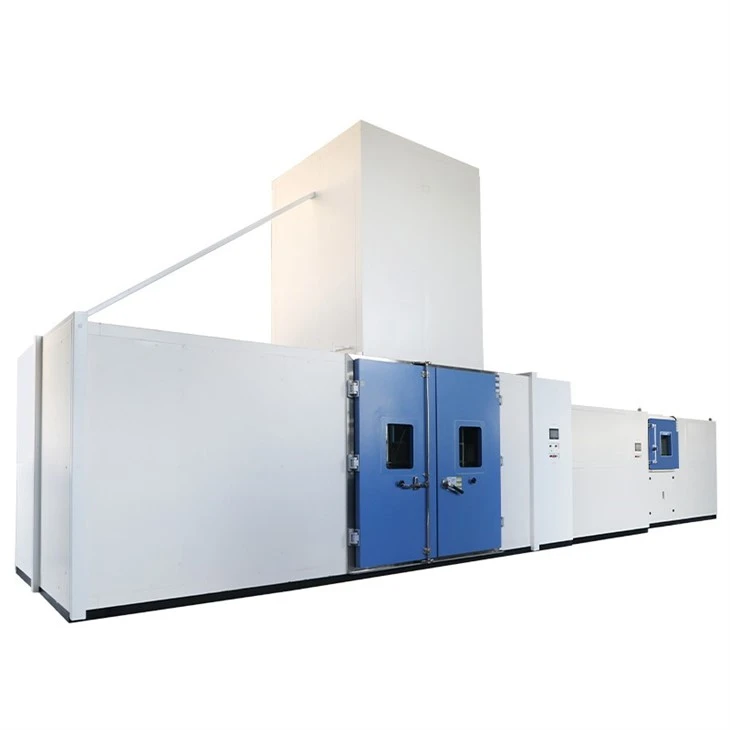

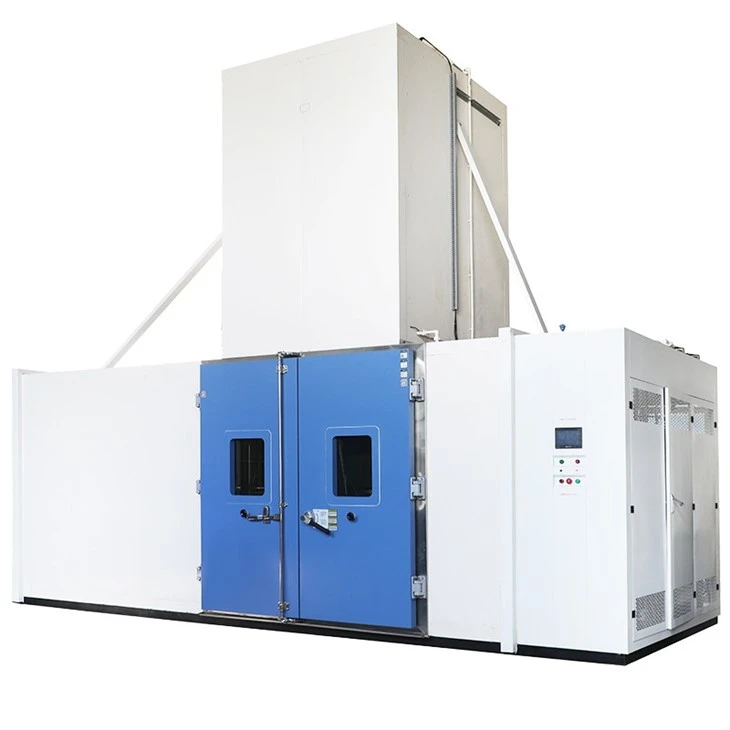

Blowing Rain Test Chamber

Eine weitere Herausforderung besteht darin, dass sich in bestimmten Bereichen der komplexen Form Wasser ansammeln kann. Dadurch kann ein falsches Gefühl des Schutzes entstehen, da das angesammelte Wasser als Puffer wirken und den wirksamen Druck verringern kann, der auf die Produktoberfläche ausgeübt wird. Darüber hinaus kann die Form des Produkts dazu führen, dass die Wasserstrahlen abgelenkt oder verteilt werden, wodurch sich die vorgesehenen Testbedingungen ändern.

Wie IPX9K-Wassersprühtestkammern diese Herausforderungen meistern

Moderne IPX9K-Wassersprühtestkammern sind mit fortschrittlichen Funktionen ausgestattet, um die Herausforderungen komplex geformter Produkte zu meistern.

Ein wesentliches Merkmal ist das verstellbare Düsensystem. Diese Kammern sind mit Düsen ausgestattet, die in Winkel, Höhe und Abstand verstellbar sind. Durch die Manipulation dieser Variablen ist es möglich, die Wasserstrahlen auf verschiedene Teile des komplex geformten Produkts zu richten. Wenn ein Produkt beispielsweise auf einer Seite einen großen Vorsprung aufweist, können die Düsen so eingestellt werden, dass der Wasserstrahl im richtigen Winkel und mit dem richtigen Druck auf den Vorsprung trifft.

Einige Prüfkammern sind auch mit einer rotierenden Plattform ausgestattet. Das komplex geformte Produkt kann auf dieser Plattform platziert werden und während sie sich dreht, sind alle Seiten des Produkts den Wasserstrahlen ausgesetzt. Diese Rotation trägt dazu bei, eine gleichmäßigere Wasserverteilung und -prüfung zu gewährleisten. Die Rotationsgeschwindigkeit kann manchmal entsprechend den spezifischen Anforderungen des Tests angepasst werden.

Darüber hinaus sind in diesen Kammern fortschrittliche Steuerungssysteme integriert. Diese Systeme ermöglichen eine präzise Steuerung des Wasserdrucks, der Temperatur und der Testdauer. Durch die genaue Steuerung dieser Parameter ist es möglich, selbst für komplex geformte Produkte konsistente und zuverlässige Testbedingungen zu schaffen. Wenn beispielsweise ein Produkt aufgrund seiner Form in einem bestimmten Bereich einen etwas höheren Wasserdruck erfordert, kann das Steuerungssystem so programmiert werden, dass es diesen individuellen Test durchführt.

Beispiele aus der Praxis für das Testen komplex geformter Produkte

Betrachten wir einige reale Beispiele für komplex geformte Produkte, die mit einer IPX9K-Wassersprühtestkammer getestet werden können.

Automobilkomponenten haben oft komplexe Formen. Beispielsweise sind Motorsteuergeräte (ECUs) in Gehäusen mit verschiedenen Ausschnitten, Anschlüssen und unregelmäßigen Oberflächen untergebracht. Diese Komponenten müssen vor dem Eindringen von Wasser geschützt werden, insbesondere unter rauen Fahrbedingungen. Um die Wasserbeständigkeit dieser Steuergeräte zu testen, kann eine IPX9K-Wassersprühtestkammer verwendet werden. Durch die Einstellung der Düsen und die Verwendung der rotierenden Plattform kann die Prüfkammer sicherstellen, dass alle Teile des Steuergerätegehäuses den Wasserstrahlen mit hohem Druck und hoher Temperatur ausgesetzt sind.

Ein weiteres Beispiel sind Industriesensoren. Diese Sensoren werden oft im Freien oder in Industrieumgebungen installiert, wo sie Wasser und anderen Elementen ausgesetzt sind. Viele Industriesensoren verfügen über komplexe Geometrien, um unterschiedliche Funktionen zu erfüllen, beispielsweise mehrere Sensorelemente oder Montagehalterungen. Die IPX9K-Testkammer kann Herstellern dabei helfen, die Wasserbeständigkeit dieser Sensoren zu überprüfen und so ihre Zuverlässigkeit im Feld sicherzustellen.

Komplementäre Prüfkammern

In einigen Fällen können zusätzlich zur IPX9K-Wassersprühtestkammer auch andere Arten von Testkammern verwendet werden, um eine umfassendere Bewertung der Wasserbeständigkeit eines Produkts zu ermöglichen.

DerPrüfkammer für Wassereintrittkann für Vorversuche verwendet werden. Diese Kammer kann unterschiedliche Grade des Wassereintritts simulieren, einschließlich Eintauchen und Tropfen, was nützlich sein kann, um die grundlegenden Wasserbeständigkeitsfähigkeiten eines Produkts zu verstehen, bevor es dem strengeren IPX9K-Test unterzogen wird.

DerSchlagregen-Testkammerist auch wertvoll. Es kann die Bedingungen von durch Wind verursachten Regen simulieren, was ein häufiges Szenario in der realen Welt ist. Indem Hersteller zunächst ein komplex geformtes Produkt in dieser Kammer testen, können sie besser verstehen, wie sich das Produkt unter dynamischer Wassereinwirkung verhält.

DerUL 50E Duscheist eine weitere Option. Dieser Test ist spezifisch für Gehäuse, die in elektrischen Geräten verwendet werden. Es kann zusätzliche Einblicke in die Wasserbeständigkeit von komplex geformten Gehäusen liefern, insbesondere von solchen mit elektrischen Komponenten im Inneren.

Fazit und Aufruf zum Handeln

Zusammenfassend lässt sich sagen, dass IPX9K-Wassersprühtestkammern in der Lage sind, Produkte mit komplexen Formen zu testen. Durch fortschrittliche Funktionen wie verstellbare Düsen, rotierende Plattformen und präzise Steuerungssysteme können diese Kammern die Herausforderungen unregelmäßiger Geometrien meistern. Ergänzende Testkammern können den Testprozess ebenfalls verbessern und eine umfassendere Bewertung der Wasserbeständigkeit eines Produkts ermöglichen.

Wenn Sie auf der Suche nach einer IPX9K-Wassersprühtestkammer oder einer der oben genannten ergänzenden Testkammern sind, empfehle ich Ihnen, sich mit uns in Verbindung zu setzen, um Ihre spezifischen Anforderungen zu besprechen. Wir verfügen über eine breite Produktpalette und können die Testlösungen an Ihre Bedürfnisse anpassen. Unabhängig davon, ob Sie Automobilkomponenten, Industriesensoren oder andere Produkte herstellen, können wir Ihnen dabei helfen, die Wasserbeständigkeit Ihrer Produkte durch zuverlässige und genaue Tests sicherzustellen.
